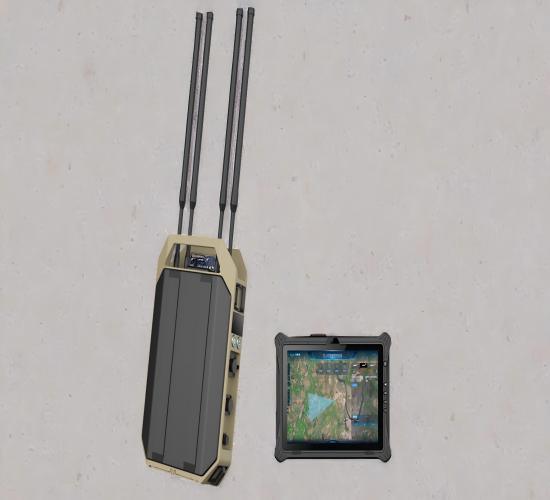

Système anti-drone de suivi à spectre complet 12 000 km - Édition preuves vidéo

Ⅰ. Aperçu du produit

Cet appareil intègre la détection à spectre complet, le positionnement des drones et des pilotes, la capture et le stockage vidéo FPV. Il est capable d'identifier avec précision les quadricoptères, les drones à voilure fixe de type DIY et les drones FPV dans des environnements électromagnétiques complexes, et fournit des alertes sonores, visuelles et vibratoires. Il est principalement utilisé dans des scénarios tels que les patrouilles de routine, la protection des biens critiques, les opérations d'équipe, ainsi que l'enquête et la collecte de preuves.

Ⅱ. Caractéristiques du produit

1. Détection toutes bandes :

Couvre toute la bande de fréquences de 70 MHz à 6,2 GHz.

2. Couverture de la bande FPV :

Couverture complète de la transmission vidéo analogique de 300 MHz à 6,2 GHz.

3. Positionnement de précision :

Surveille les informations multidimensionnelles des drones, notamment l'emplacement (latitude et longitude, azimut), la vitesse, la trajectoire de vol et la position de la télécommande (latitude et longitude, azimut).

4. Interception vidéo :

Capable d'intercepter toutes les transmissions vidéo analogiques pour analyser les intrusions FPV et la dynamique en temps réel du « point de vue de la première personne ».

5. Capacité de détection supérieure :

La portée de détection et de décryptage peut atteindre 12 km.

6. Poussée d'alarme multi-terminaux :

Pousse les informations d'alarme vers plusieurs appareils mobiles, permettant la collaboration d'équipe et une réponse efficace

Ⅲ. Analyse des fonctionnalités

1. Quatre modes de détection et d'analyse

Détection du spectre + décryptage DID + décryptage RID + détection de la transmission vidéo FPV

2. Interception vidéo FPV en temps réel

Détection de la transmission vidéo toutes bandes : affiche une vidéo en temps réel avec une latence de « 0 ».

3. Identification et localisation à très longue portée

Portée de détection et de décryptage : jusqu'à 12 km+ (vérifié par de multiples tests sur le terrain).

4.Cinq méthodes d'utilisation diverses

Sac à dos + portable + montage sur trépied + montage sur véhicule + installation permanente

5.Poussée d'alarme multi-terminaux

Prend en charge l'affichage et le contrôle de l'appareil sur tablette. Les informations d'alarme sont poussées vers les applications mobiles (plusieurs appareils) ou les centres de commande via le réseau local/le cloud.

Ⅳ. Spécifications du produit

1. Types d'identification :

Couvre les drones grand public tels que DJI, Autel, Hubsan, ainsi que les drones de course FPV et les drones DIY, représentant 98 % des drones sur le marché.

2. Gamme de fréquences :

Prend en charge la numérisation personnalisable de 70 MHz à 6,2 GHz (bandes de détection par défaut : 400 MHz, 800 MHz, 900 MHz, 1,2 GHz, 1,4 GHz, 2,4 GHz, 5,2 GHz, 5,8 GHz ; d'autres bandes peuvent être configurées par l'utilisateur).

3. Détection de la transmission vidéo FPV :

Prend en charge la détection de toutes les transmissions vidéo analogiques dans la bande de 300 MHz à 6 GHz (personnalisation de l'utilisateur prise en charge).

4. Modèles de drones pour la localisation :

Série complète de drones DJI, modèles sélectionnés de drones Autel.

Ⅴ. Spécifications du produit

Ⅵ. Fonctionnalités logicielles du produit

1. Réception du signal d'alarme : la tablette fournit un signal d'alarme sonore lors de la réceptiond'une alarme de l'appareil hôte (peut être désactivé manuellement).

2. Localisation du drone : capable de localiser la position des drones.

3. Localisation du pilote : capable de localiser la position de l'opérateur du drone.

4. Numéro de série unique : peut identifier le numéro de série unique des drones.

5. Liste blanche et liste noire : les drones avec des numéros de série uniques peuvent être ajoutés à une liste blanche ; le système émettra automatiquement une alarme lorsque des drones ne figurant pas sur la liste blanche seront détectés.

6. Suivi de trajectoire : peut afficher simultanément plusieurs trajectoires de vol de drones.

7. Carte électronique : comprend des fonctionnalités de carte électronique en ligne et hors ligne.

8. Relecture de trajectoire : capable de rejouer les trajectoires de vol.

9. Requête d'historique : permet d'interroger et de télécharger les enregistrements historiques (journaux de détection).

10. Interface d'usurpation de navigation : équipée d'une interface réservée pourl'usurpation de navigation.

11. Mode de fonctionnement : prend en charge le déploiement local et cloud (avec une future mise à niveau vers le cloud).

12. Accès multi-appareils : capable de prendre en charge l'accès à partir de plusieurs appareils.

13. Visualisation vidéo en temps réel : capable d'afficher des flux vidéo en temps réel.

Ⅶ. Fonctionnalités matérielles du produit

1. Dimensions de l'appareil : environ 343 mm × 230 mm × 86 mm (L × l × H).

2. Batterie : amovible, d'une capacité de 25 Ah ; dimensions 65 mm × 73 mm × 148 mm.

3. Interface de mise à niveau pour cartes supplémentaires (USB).

4. Interface de chargement (utilisant une structure de prise d'aviation spéciale).

5. Conception étanche de la structure de l'appareil, indice de protection IP66.

6. Fonction de positionnement GPS.

7. Fonction de montage sur tablette ; prend en charge l'utilisation d'une tablette montée sur l'appareil.

8. Prend en charge plusieurs formes d'utilisation, notamment le sac à dos, la fixation et le montage sur véhicule.

9. Le sac à dos comporte des compartiments pour les antennes et le stockage de la tablette.

10. Fonction d'affichage du niveau de la batterie (compteur de Coulomb).

11. Fonction de mise en réseau RJ45.

12. Fonction réseau 4G intégrée (à la fois internationale et nationale).

Ⅷ. ProduitListe des appareils

Ⅸ. ProduitInterface d'utilisation

Ⅹ. Scénarios d'application
