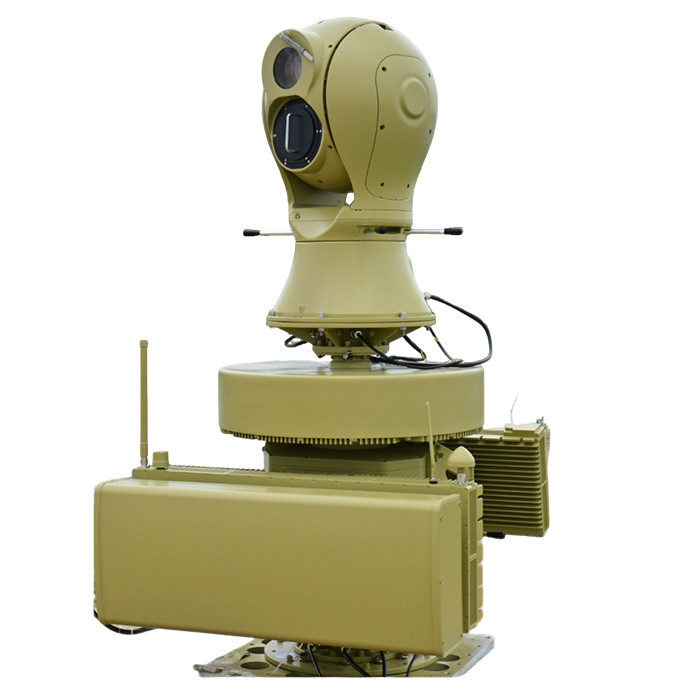

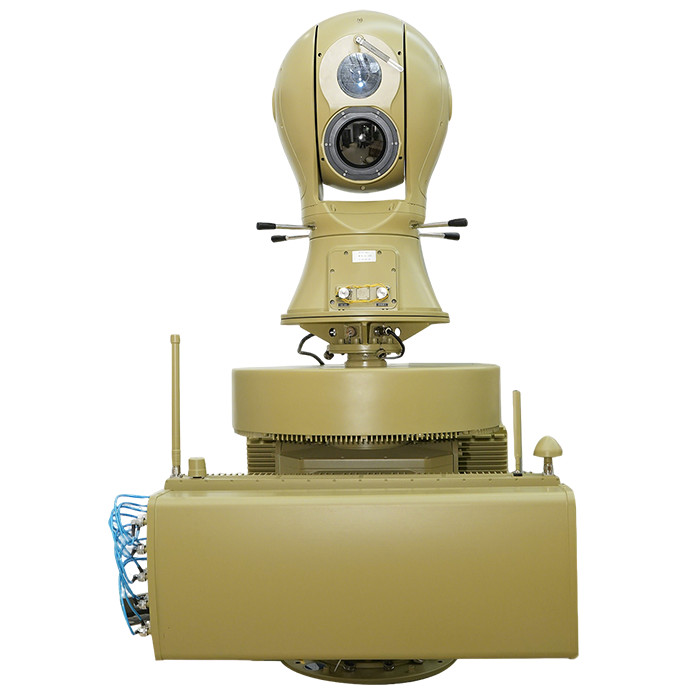

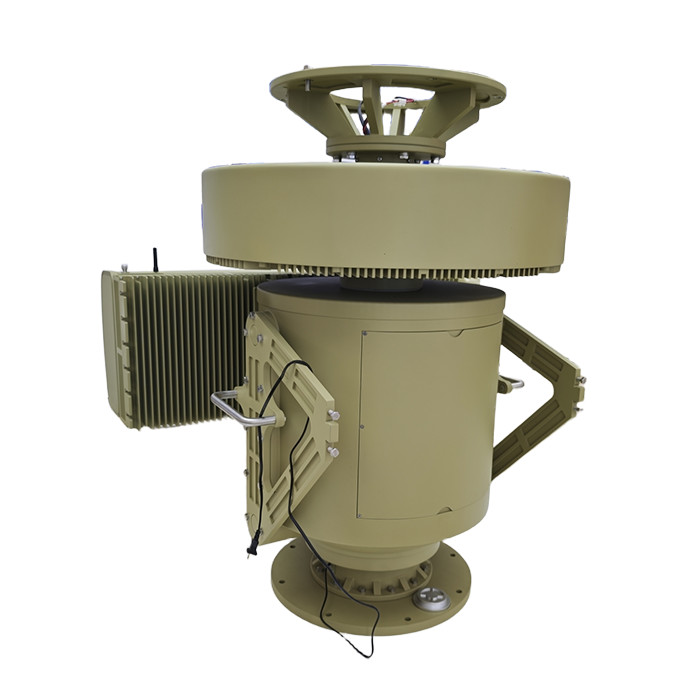

Système de radar anti-drones à 3 km

Indicateurs fonctionnels

Paramètres photovoltaïques Les paramètres détaillés figurent dans le tableau ci-dessous *4 Paramètres de performance des modules photovoltaïques

Indicateurs mécaniques

-40°C à 55°C

-45°C à 65°C

Pour la protection contre la corrosion

≤ 95%

RJ45

Voltage: 220 V

Puissance: ≤ 550 W (mode de détection), ≤ 1950 W (mode de contre-mesure)

250 kg

Liste blanche et liste noire, détection en temps réel, suivi optique, contre-mesures automatiques, contre-mesures manuelles, carte SIG.

Paramètres de l'indicateur du module de détection du spectre

≥ 5 km

360°

Le nombre d'étoiles

Paramètres de l'indicateur du module d'interférence

50 W

3 kilomètres

Paramètres du module radar

Système de matrice en phase (analyse azimuth + analyse de phase d'élévation)

Xband

Le véhicule sans pilote doit être équipé d'un système de contrôle de la circulation.

≥ 8,0 KM (piétons)

≥ 10,0 KM (véhicules)

≥ 5,0KM (bateaux)

0.5m/s à 83m/s

≤ 0,3° (rechercher); ≤ 0,3° (tracé)

≤1,0° (rechercher); ≤0,5° (tracé)

≤ 5 s/cercle

Paramètres de l'indice du module optoélectronique

Dans le cas d'une visibilité atmosphérique ≥ 20 km, d'une humidité ≤ 50% RH et d'une différence de température> 6 K,distance de détection de la lumière visible ≥ 5000 m, distance de repérage ≥ 4000 m, distance de reconnaissance ≥ 3000 m pour 0.3 m × 0.3m cibles de véhicules aériens sans pilote; distance de détection par imagerie thermique ≥ 1500m, distance de repérage ≥ 1000m, distance de reconnaissance ≥ 1000m

Détecteur: plan focal infrarouge de l'oxyde de vanadium (VOx) non refroidi

Plage spectrale: de 8 à 14 μm

Résolution: 640×512

NETD: être meilleur que 30mK

Distance focale de l'objectif: 31 à 155 mm, zoom optique continu 5x

Contrôle de l'objectif: zoom électrique, mise au point manuelle/auto

Amélioration de l'image: technologie numérique d'amélioration des détails de l'image SDE

Pseudo-couleur de polarité: noir thermique, blanc thermique et plusieurs options de pseudo-couleur disponibles

Ajustement de l'image: luminosité, contraste, correction gamma

Format de codage: H.264/H.265/MJPEG

Prend en charge une forte fonction de protection contre la lumière

Capteur:1/1.8 "surface cible CMOS, conversion de couleur ICR en noir

Résolution: 2688×1520

Éclairage: couleur: 0,002 Lux; noir et blanc: 0,0002 Lux

Formats de codage: H.264/H.265/MJPEG

Amélioration de l'image: Prend en charge une large plage dynamique, une forte suppression de la lumière, une stabilisation électronique de l'image, une réduction du bruit numérique 3D et un équilibre blanc automatique

Longueur focale: 12,5 ̊775 mm, lentille zoom électrique haute définition

Déshasage: Prend en charge le déshasage optique et électronique

1. Méthode de suivi: suivi matériel intégré à l'avant

2Mode de suivi: suivi manuel, suivi automatique, support de liaison radar

3. Vidéo: suivi numérique haute définition de la lumière visible/vidéo numérique infrarouge

4Fonction de suivi: intégré à plusieurs algorithmes de suivi, prenant en charge la détection de plusieurs cibles, la capture automatique, le zoom automatique pendant le suivi, l'affichage en temps réel de la trajectoire de la cible,contre l' occlusion transitoire, etc. Suivi manuel et automatique, support de suivi par liaison radar; support de reconnaissance de cible pendant le processus de suivi; support d'identification et de suivi;Prise en charge du suivi adaptatif de la porte d'onde d'air, et la taille de la boîte de suivi peut être adaptée en fonction de la taille cible.

Affichage de suivi: équipé d'un affichage de suivi de la cible, la position de l'œil de l'aigle peut être ajustée de manière arbitraire, prenant en charge l'affichage de la cible 2, 4 et 8x

1Il est équipé d'un processeur de 16 tops.

2. Méthode de mise en œuvre: module d'analyse intelligent intégré à l'avant

3. Détection de comportement anormal: prend en charge la reconnaissance de cibles; prend en charge la détection d'intrusion régionale, la détection d'intrusion transfrontalière, la détection de mouvement, etc.

Reconnaissance de la classification: prend en charge la reconnaissance de la classification de cibles telles que les personnes, les voitures, les drones, les oiseaux, etc. (requiert l'assistance du client pour fournir des ensembles de données)

1. Gestion de la santé: Prend en charge l'auto-test, la requête d'état et la rétroaction du code d'erreur, et prend en charge les requêtes de santé du matériel telles que la lumière visible, les composants d'imagerie thermique,moteurs à étirement horizontal, température de la puce et temps de fonctionnement

2- rétroaction des données: Il a des fonctions de rétroaction en temps réel / requête et de positionnement pour l'angle de vue du champ de l'objectif, l'agrandissement, la valeur ZOOM/FOCUS et l'angle du tourne-disque,et prend en charge les fonctions de requête/réaction et de positionnement en temps réel pour les angles horizontaux et de hauteur

Mise à niveau et maintenance: peut être redémarrée à distance, fonction de mise à niveau à distance, pratique pour la maintenance du système

Paramètres d'indice du module tourne-disque servo

1. Angle de rotation du plateau tournant: rotation continue dans l'azimut N × 360 °

2Vitesse maximale d'azimut: ≥ 130 °/s

3Vitesse minimale d'azimut: ≤ 0,1 °/s

4Accélération maximale de l'azimut: ≥ 90 °/s2

5. précision d'orientation: ≤ 0,1 °

6Temps de réponse minimum de pointe fixe: ≤ 2 s (stable de 0 ° à 90 °)

Plage de réglage de l'intervalle de hauteur: au moins -25 ° à 10 °
