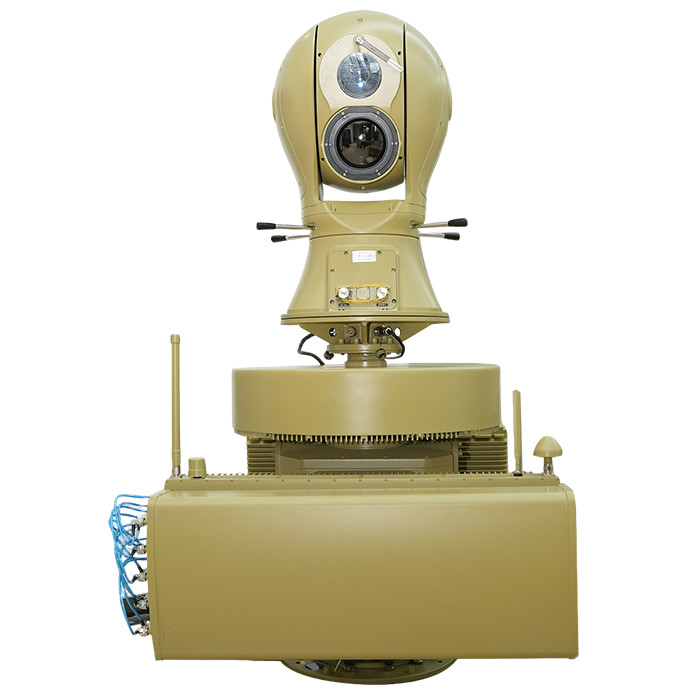

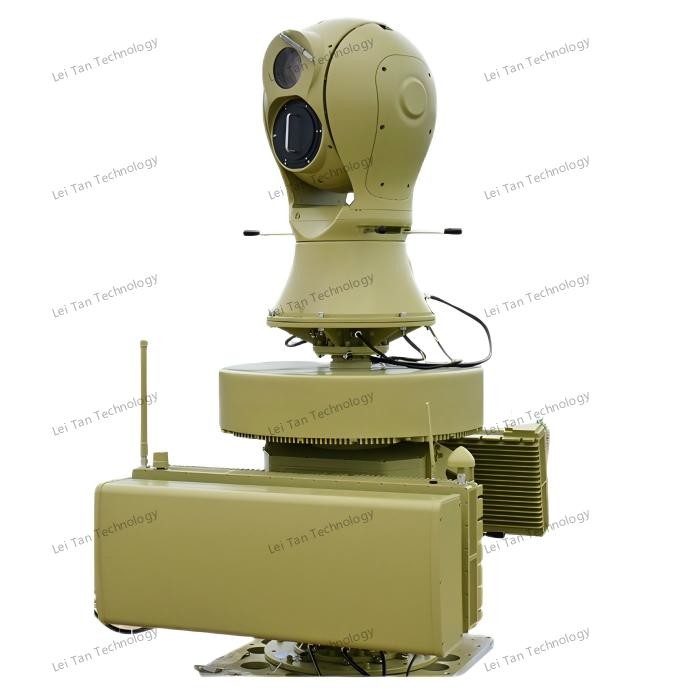

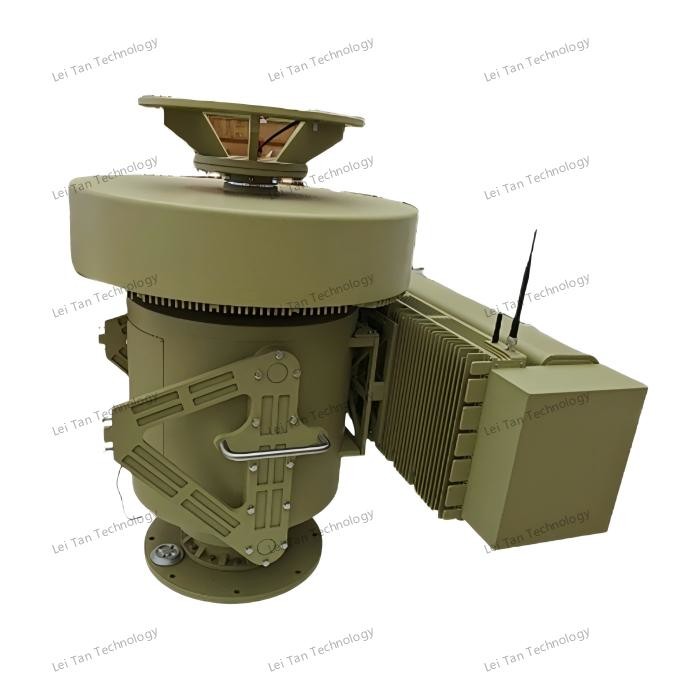

Système de défense multi-capteurs pour la protection de tous les côtés Radar
ⅠDescription du produit
Le système de défense radar multi-capteurs de protection globale est une solution de sécurité intégrée et avancée conçue pour protéger les zones critiques avec une précision et une fiabilité inégalées.En exploitant la technologie radar de pointe combinée à la fusion multi-capteurs, ce système fournit des capacités complètes de détection, de suivi et d'évaluation des menaces.
ⅡCaractéristiques du produit
1Technologie de fusion à capteurs multiples
Combine le radar, l'imagerie thermique, les caméras optiques et l'analyse de l'IA pour une précision de détection supérieure.Réduit les fausses alarmes grâce à la vérification croisée de plusieurs capteurs.
2. Couverture de surveillance à 360°
Le scanner radar omnidirectionnel assure l'absence de points morts dans les zones critiques.Plage de détection réglable et sensibilité pour les périmètres de sécurité personnalisés.
3. Reconnaissance des menaces par AIPowered
Les algorithmes d'apprentissage automatique classent et donnent la priorité aux menaces (par exemple, les drones, les véhicules, le personnel).Alertes automatisées avec suivi en temps réel et analyse prédictive.
4. Opération jour/nuit tout temps
Les capacités d'imagerie thermique et de pénétration radar assurent la fonctionnalité dans le brouillard, la pluie, la neige et l'obscurité totale.
5. Conception modulaire évolutive
Facile à étendre avec des capteurs supplémentaires ou l'intégration dans les réseaux de sécurité existants.Prend en charge la surveillance à distance et le contrôle centralisé.
6. Déploiement rapide Faible maintenance
Construction légère et robuste pour une installation rapide dans divers environnements.Les fonctionnalités d'auto-diagnostic réduisent les temps d'arrêt et les coûts de maintenance.
Ⅲ. Fonctions du produit
1. Traçage dynamique de la détection des cibles
Détection radar: scanne en continu l'environnement pour détecter des objets en mouvement dans une plage spécifiée.Suivi multi-cibles: suit simultanément plusieurs menaces avec une analyse de trajectoire en temps réel.
2. Classification intelligente des menaces
Identification basée sur l'IA: Différences entre les humains, les véhicules, les drones et les animaux.Évaluation des risques: attribue les niveaux de menace en fonction de la vitesse, de la taille et des modes de déplacement.
3. Intégration automatique de la réponse aux alarmes
Alertes instantanées: prévient le personnel de sécurité par des alarmes visuelles ou sonores ou des notifications mobiles.Intégration avec les contre-mesures: peut déclencher des mécanismes de défense automatisés (interférences, barrières).
4Fusion de données multi-capteurs
Vérification croisée: Combine les données radar, thermiques et optiques pour éliminer les faux positifs.Connaissance de la situation améliorée: superpose les données sur les menaces sur une carte numérique pour une surveillance en temps réel.
5- Commande à distance.
Gestion basée sur le cloud: accéder aux flux en direct et aux commandes du système depuis n'importe quel appareil autorisé.Tableaux de bord personnalisables: Affiche des mesures et des alertes critiques en fonction des préférences de l'utilisateur.
6Mode de numérisation adaptatif.
Plage de détection réglable:Configurable pour la surveillance à courte, moyenne ou longue distance.Zones de mise au point: donne la priorité à l'analyse dans les zones à haut risque tout en maintenant une couverture générale du périmètre.
7- Enregistrement des données analyse médico-légale
Enregistrement des événements: stocke les journaux de détection, les séquences vidéo et les réponses du système pour examen post-incident.Reprise judiciaire: Permet la reconstruction des failles de sécurité à des fins d'enquête.
Ⅳ. Paramètre du produit
| Indicateurs fonctionnels |
| Configuration standard |
UAD-XTF-PZGLE05 (radar, spectre, électro-optique, brouillage, déception, contrôleur et logiciel de gestion) |
| Distance de détection |
≥ 5KM |
| bande de fréquence de détection |
70 MHz à 6000 MHz, Note: d'autres bandes de fréquences peuvent être personnalisées |
| Fréquence trompeuse |
Le système de navigation GPS/GALILEO/GLONASS/Beidou est également utilisé. |
| Distance trompeuse |
≥ 1 km |
| bande de fréquence d'interférence |
La fréquence d'écoulement est de 5200 MHz. |
| Les fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences de fréquences différentes. |
| Les fréquences de fréquence de l'appareil sont calculées à partir de la fréquence de fréquence de l'appareil. |
| paramètres radar |
Les paramètres détaillés sont énumérés ci-dessous: paramètres de performance du module radar |
| paramètres optoélectroniques |
Paramètres photovoltaïques Les paramètres détaillés figurent dans le tableau ci-dessous *4 Paramètres de performance des modules photovoltaïques |
| Indicateurs mécaniques |
| résistance au vent |
10 vents forts |
| Température de fonctionnement |
- Quarante°C55°C |
| Température de stockage |
- 45 ans.°C65°C |
| notation de protection |
Pour la protection contre la corrosion |
| Humidité de fonctionnement |
≤95% |
| Interface de données |
RJ45 |
| port d'alimentation |
Voltage: 220 V
Puissance: ≤ 550 W (mode de détection), ≤ 1950 W (mode de contre-mesure) |
| le poids |
250 kg |
| Taille |
Pour les pièces détachées: |
| Caractéristiques de la plateforme |
Liste blanche et liste noire, détection en temps réel, suivi optique, contre-mesures automatiques, contre-mesures manuelles, carte SIG. |
| Paramètres de l'indicateur du module de détection du spectre |
| bande de fréquence de détection |
20 MHz à 6 GHz |
| Radius de détection |
≥ 5 km |
| Identifier la distance de rayon |
≥ 5 km, peut reconnaître certaines marques et modèles de drones |
| Angle de détection |
360- Je ne sais pas. |
| Erreur de précision de mesure angulaire (racine carrée moyenne) |
Distance de 5 km ou plus ≤ 1° |
| Altitude minimale de détection |
Le nombre d'étoiles |
| Paramètres de l'indicateur du module d'interférence |
| bande de fréquence d'interférence |
5900 à 6200 MHz |
| 5600 à 5950 MHz |
| 5100 à 5350 MHz |
| 4850 à 5100 MHz |
| 2280 à 2540 MHz |
| 1750 à 2000 MHz |
| 1100 à 1400 MHz |
| 850 à 1050 MHz |
| 720 à 950 MHz |
| 410 à 520 MHz |
| port d'alimentation |
50 W |
| Distance d'interférence |
3 kilomètres |
| Paramètres du module radar |
| Système de travail |
Système de matrice en phase (analyse azimuth + analyse de phase d'élévation) |
| bande de fréquences de travail |
Xband |
| Puissance de détection efficace |
Le véhicule sans pilote doit être équipé d'un système de contrôle de la circulation. |
| ≥ 8,0 KM (piétons) |
| ≥ 10,0 KM (véhicules) |
| ≥ 5,0KM (bateaux) |
| Détection de la vitesse |
0.5m/s à 83m/s |
| Précision en azimuth |
≤ 0,3° (rechercher); ≤ 0,3° (tracé) |
| Précision de la hauteur |
≤1,0° (rechercher); ≤0,5° (tracé) |
| Taux de données |
≤ 5 s/cercle |
| Paramètres de l'indice du module optoélectronique |
| Distance de fonctionnement |
Dans le cas d'une visibilité atmosphérique ≥ 20 km, d'une humidité ≤ 50% RH et d'une différence de température> 6 K,distance de détection de la lumière visible ≥ 5000 m, distance de repérage ≥ 4000 m, distance de reconnaissance ≥ 3000 m pour 0.3 m × 0.3m cibles de véhicules aériens sans pilote; distance de détection par imagerie thermique ≥ 1500m, distance de repérage ≥ 1000m, distance de reconnaissance ≥ 1000m |
| Imagerie thermique infrarouge |
Détecteur: plan focal infrarouge de l'oxyde de vanadium (VOx) non refroidi
Plage spectrale: de 8 à 14 μm
Résolution: 640×512
NETD: être meilleur que 30mK
Distance focale de l'objectif: 31 à 155 mm, zoom optique continu 5x
Contrôle de l'objectif: zoom électrique, mise au point manuelle/auto
Amélioration de l'image: technologie numérique d'amélioration des détails de l'image SDE
Pseudo-couleur de polarité: noir thermique, blanc thermique et plusieurs options de pseudo-couleur disponibles
Ajustement de l'image: luminosité, contraste, correction gamma
Format de codage: H.264/H.265/MJPEG
Prend en charge une forte fonction de protection contre la lumière |
| Lumière visible haute définition |
Capteur:1/1.8 "surface cible CMOS, conversion de couleur ICR en noir
Résolution: 2688×1520
Éclairage: couleur: 0,002 Lux; noir et blanc: 0,0002 Lux
Formats de codage: H.264/H.265/MJPEG
Amélioration de l'image: Prend en charge une large plage dynamique, une forte suppression de la lumière, une stabilisation électronique de l'image, une réduction du bruit numérique 3D et un équilibre blanc automatique
Longueur focale: 12,5 ̊775 mm, lentille zoom électrique haute définition
Déshasage: Prend en charge le déshasage optique et électronique |
| Fonction de suivi |
1. Méthode de suivi: suivi matériel intégré à l'avant
2Mode de suivi: suivi manuel, suivi automatique, support de liaison radar
3. Vidéo: suivi numérique haute définition de la lumière visible/vidéo numérique infrarouge
4Fonction de suivi: intégré à plusieurs algorithmes de suivi, prenant en charge la détection de plusieurs cibles, la capture automatique, le zoom automatique pendant le suivi, l'affichage en temps réel de la trajectoire de la cible,contre l' occlusion transitoire, etc. Suivi manuel et automatique, support de suivi par liaison radar; support de reconnaissance de cible pendant le processus de suivi; support d'identification et de suivi;Prise en charge du suivi adaptatif de la porte d'onde d'air, et la taille de la boîte de suivi peut être adaptée en fonction de la taille cible.
Affichage de suivi: équipé d'un affichage de suivi de la cible, la position de l'œil de l'aigle peut être ajustée de manière arbitraire, prenant en charge l'affichage de la cible 2, 4 et 8x |
| Analyse de la situation |
1Il est équipé d'un processeur de 16 tops.
2. Méthode de mise en œuvre: module d'analyse intelligent intégré à l'avant
3. Détection de comportement anormal: prend en charge la reconnaissance de cibles; prend en charge la détection d'intrusion régionale, la détection d'intrusion transfrontalière, la détection de mouvement, etc.
Reconnaissance de la classification: prend en charge la reconnaissance de la classification de cibles telles que les personnes, les voitures, les drones, les oiseaux, etc. (requiert l'assistance du client pour fournir des ensembles de données) |
| Amélioration des fonctions |
1. Gestion de la santé: Prend en charge l'auto-test, la requête d'état et la rétroaction du code d'erreur, et prend en charge les requêtes de santé du matériel telles que la lumière visible, les composants d'imagerie thermique,moteurs à étirement horizontal, température de la puce et temps de fonctionnement
2- rétroaction des données: Il a des fonctions de rétroaction en temps réel / requête et de positionnement pour l'angle de vue du champ de l'objectif, l'agrandissement, la valeur ZOOM/FOCUS et l'angle du tourne-disque,et prend en charge les fonctions de requête/réaction et de positionnement en temps réel pour les angles horizontaux et de hauteur
Mise à niveau et maintenance: peut être redémarrée à distance, fonction de mise à niveau à distance, pratique pour la maintenance du système |
| Paramètres d'indice du module tourne-disque servo |
| Plateau tournant à axe unique |
1. Angle de rotation du plateau tournant: rotation continue dans l'azimut N × 360 °
2Vitesse maximale d'azimut: ≥ 130 °/s
3Vitesse minimale d'azimut: ≤ 0,1 °/s
4Accélération maximale de l'azimut: ≥ 90 °/s2
5. précision d'orientation: ≤ 0,1 °
6Temps de réponse minimum de pointe fixe: ≤ 2 s (stable de 0 ° à 90 °)
Plage de réglage de l'intervalle de hauteur: au moins -25 ° à 10 ° |
VI: Caractéristiques du produit
|
Pourle conduitcaractéristiques
|
Le système anti-drone Hai Dong Qing peut surveiller et suivre les mouvements des drones en temps réel.Le système peut rapidement identifier et localiser les cibles des drones., obtenant leur position, vitesse et trajectoire de vol en temps réel.
|
|
Interférence et tromperie
|
Le système possède de puissantes capacités de brouillage et de tromperie. le système peut activer manuellement ou automatiquement le brouillage radio, forçant les drones à atterrir immédiatement, planer,ou retour à la baseEn mode tromperie, le système utilise la technologie GNSS pour guider les drones hors de leur trajectoire de vol prévue, loin des zones restreintes et du cœur.
|
|
Analyse de la situation et prise de décision au commandement
|
Le système anti-drone Hai Dong Qing peut analyser la situation des menaces détectées par les drones et fournir aux utilisateurs un soutien en matière de décision de commandement.Le système évalue rapidement le niveau de menace des drones à l'aide de données en temps réel obtenues à partir de radars., des capteurs optiques et des équipements de reconnaissance électronique, combinés à des modèles d'évaluation des menaces prédéfinis, et offre aux utilisateurs des recommandations de réponse correspondantes.
|
|
Réaction coordonnée à plusieurs niveaux
|
Le système prend en charge les modes d'interconnexion à trois niveaux et à deux niveaux impliquant les technologies radar, spectre et électro-optique.détection du spectre, et le suivi électro-optique travaillent ensemble pour fournir une surveillance et un suivi complets des drones, en ajustant automatiquement les stratégies de brouillage ou de tromperie en fonction des niveaux de menace.Dans le mode d'interconnexion à deux niveaux, les utilisateurs peuvent choisir des combinaisons de radar avec spectre, radar avec électro-optique,ou spectre avec électro-optique basée sur des situations réelles pour répondre de manière flexible aux menaces des drones dans différents scénarios.
|
|
protection régionale
|
Le système anti-drone Hai Dong Qing peut protéger efficacement de grandes zones.Sa large couverture et ses puissantes capacités de surveillance et de brouillage lui permettent de fournir une surveillance complète des zones d'alerte et des zones centrales., assurant que les régions critiques restent à l'abri des menaces des drones.
|
