Ⅰ. Vue d' ensemble du produit

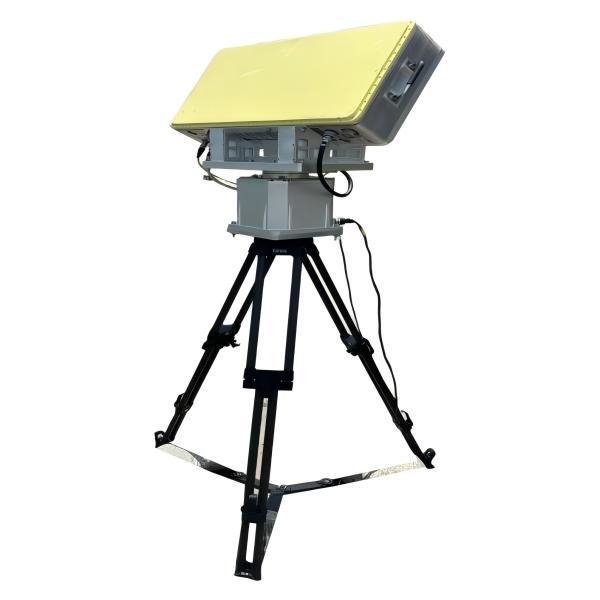

Le LKST-X107 est un radar de surveillance à basse altitude en bande X qui combine une analyse unidimensionnelle de l'altitude AESA avec une rotation mécanique d'azimut à 360°.localiser et suivre les cibles en mouvement au sol, des hélicoptères, des drones et des navires de surface volant à basse altitude, même dans des environnements à fort embouteillage au sol, fournissant des données sur les cibles en temps réel aux opérateurs.
Ⅱ. Les principaux points de vente
• Détection à longue portée: ≥5 km sur les drones de 0,01 m2, ≥12 km sur les cibles de 1 m2
• Plus de 200 pistes simultanées avec un taux de mise à jour élevé
• Une large couverture d'altitude (−10° à 40°) avec inclinaison réglable pour différents terrains
• Des algorithmes robustes de lutte contre le désordre assurent un fonctionnement fiable dans les zones urbaines, côtières et montagneuses
• Compact et léger: système total ≤ 52 kg, déployable par deux soldats en < 15 min
Ⅲ.Les spécifications
|
Paramètre
|
Valeur
|
|
Type de radar
|
L'AESA 1D (élévation) + le balayage mécanique de l'azimut
|
|
Bandes de fréquences
|
Bandes X
|
|
Couverture par azimuth
|
0° 360°
|
|
Couverture de l'élévation
|
-10° ≈ 40° (conception de balayage électronique à ± 60°)
|
|
Vitesse de rotation de l'antenne
|
12 rpm / 15 rpm sélectionnables
|
|
Plage de détection (Pd=0).8
|
Pfa = 10−6)
Les mesures de sécurité doivent être appliquées dans les conditions suivantes:
|
|
Plage aveugle
|
180 m
|
|
Résolution de la plage / précision
|
10 m / ≤ 5 m RMS
|
|
Résolution d'azimut / précision
|
3° / ≤ 0,5° RMS
|
|
Résolution de l'élévation / précision
|
7° / ≤ 0,5° RMS
|
|
Accuracité de la vitesse
|
≤ 0,4 m/s
|
|
Vitesse radiale cible
|
1 ̊80 m/s
|
|
Traces simultanées max.
|
≥ 200
|
|
Transmettre de la puissance
|
160 W
|
|
Taille de l'avant
|
700 × 385 × 160 mm
|
|
Poids du système
|
≤ 30 kg (extrémité avant) + ≤ 22 kg (pied)
|
Ⅳ.Caractéristiques du produit
• Le scanner hybride mécanique AESA + offre une couverture complète sans zones aveugles
• Mesure de haute précision: portée ≤ 5 m RMS, azimuth/élévation ≤ 0,5° RMS
• Autotest intégré et isolation des défauts jusqu'à LRU
• Transmetteur à l'état solide pour un MTBF élevé et une maintenance réduite
• Les appareils électroniques IP65 résistent aux environnements difficiles (−40 °C à +55 °C, 95% RH)
